西安交通大學科技與教育發展研究院 中低壓交直流試驗室項目

建設中的中低壓交直流電器試驗室

本項目建設地點位于西安交通大學創新港校區內。 中低壓交直流電器試驗室位于西安交通大學創新港校區的3號巨構北側。試驗大廳由校區內兩路獨立的10kV電源為試驗回路提供試驗電源，可用的短時工作容量總計約80MVA。

1.直流試驗能力

a.直流短路和額定通斷能力試驗：短時工作制最大典型值為10kV，8kA； 8kV，10kA；4kV，20kA；2kV，40kA；1.5 kV，50kA；750V，63kA。 時間常數T=2～15ms；短時工作制：通電0.4秒-停60秒-通電0.4秒-停60秒- 通電0.4秒-停60秒-通電0.4秒-停60秒-通電0.4秒，以上為一個試驗循環?？?載20分鐘后可進入下一個循環。每天連續8個試驗循環。

b.短時耐受電流能力：直流470V，20kA，3.1秒（與70kA，0.25秒相當）。

c.電壽命試驗額定短時工作制試驗電流500～6000A，T=10ms。 電壽命試驗短時工作制：通電0.4秒-停180秒-通電0.4秒-停180秒-通電0.4秒 -停180秒-通電0.4秒-停180秒-…長期間斷工作。 d.電壽命試驗25～500A最大電感50mH。 臨介電流試驗短時工作制同電壽命試驗短時工作制，其中每次通電時間為0.5 秒 工程設計

2.交流試驗能力 主要進行交流斷路器和接觸器試驗。

a. 交流最大短路通斷能力試驗（預留緩建）為三相726V，31.5kA；420V， 50kA，短時工作制：通電0.6秒-停180秒-通電0.6秒-停180秒-通電0.6秒-停 180秒-通電0.6秒-停180秒-通電0.6秒，以上為一個試驗循環?？蛰d20分鐘 后可進入下一個循環。每天連續8個試驗循環。功率因數按 GB14048.1，.2，.4規定。

b. 電壽命和斷路器過載性能試驗能力為420V試驗電流6000～1500A, 7260V 試驗電流3780～1500A（受電源容量要求的限制），其短時工作制：通電 0.4秒-停180秒-通電0.4秒-停180秒-通電0.4秒-停180秒-通電0.4秒-停180秒 -…長期間斷工作。

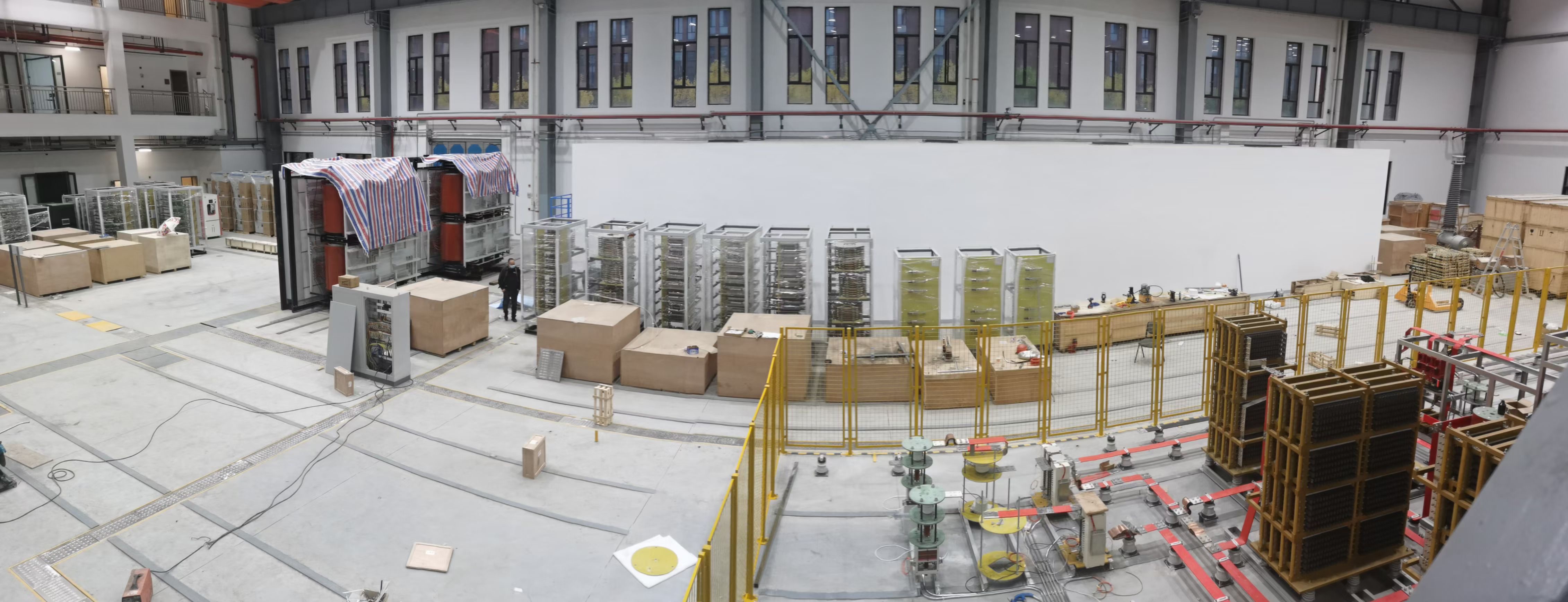

試驗大廳主要設備安裝中
